一、产品介绍
智慧黑板是当今最前沿的安卓与Windows双系统方案，集电容多点触摸，高质量显示、高精度触摸书写、无线传屏，远程教学等功能于一体，搭载专业教学软件，在功能上涵盖了：触控互动、多媒体教学和书写功能，将传统教学黑板与智能交互式黑板无缝对接。表面采用防眩光、高透光率处理工艺，表面强度高，抗划伤，安全可靠，实现了智慧互动教学设备的突破创新

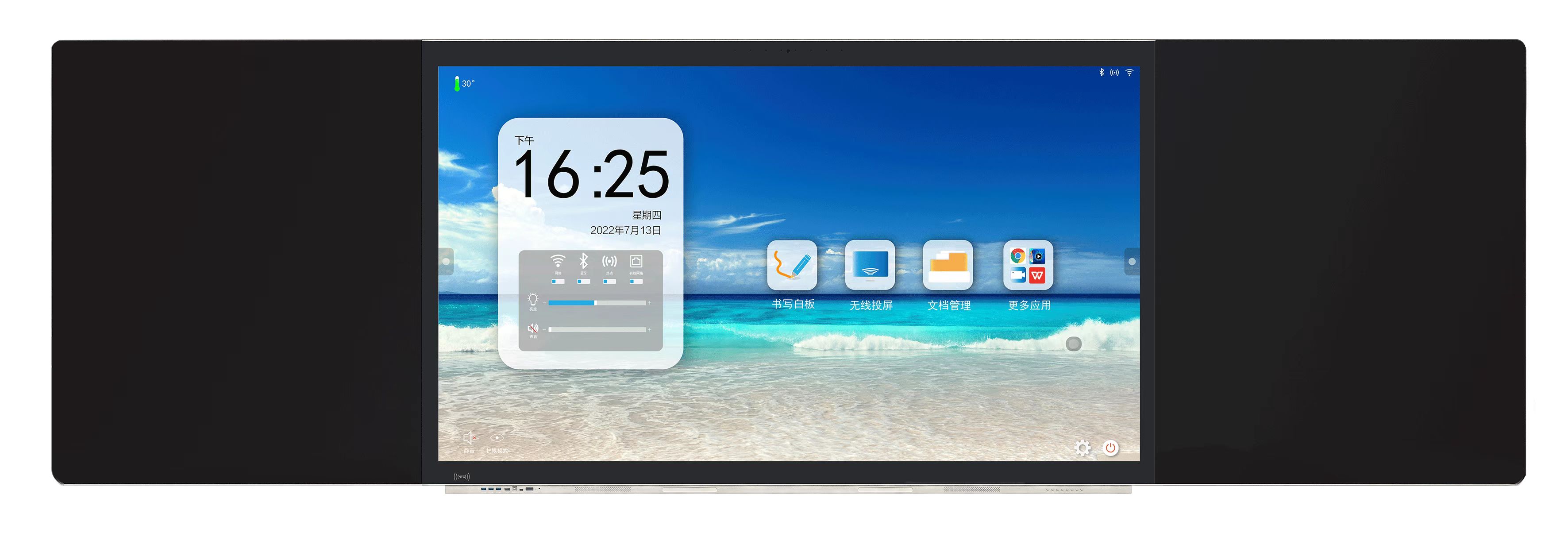

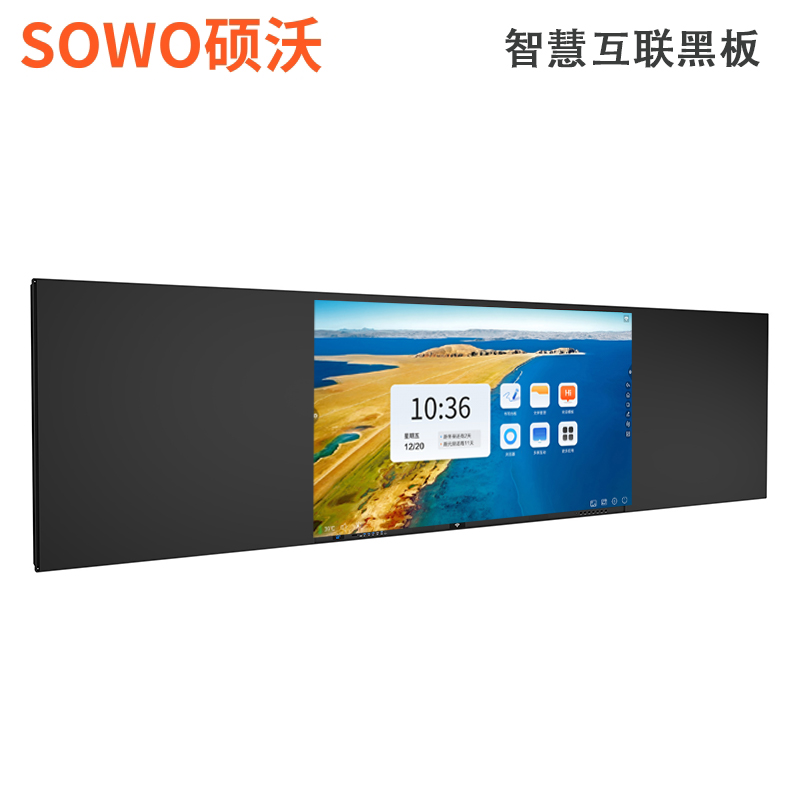

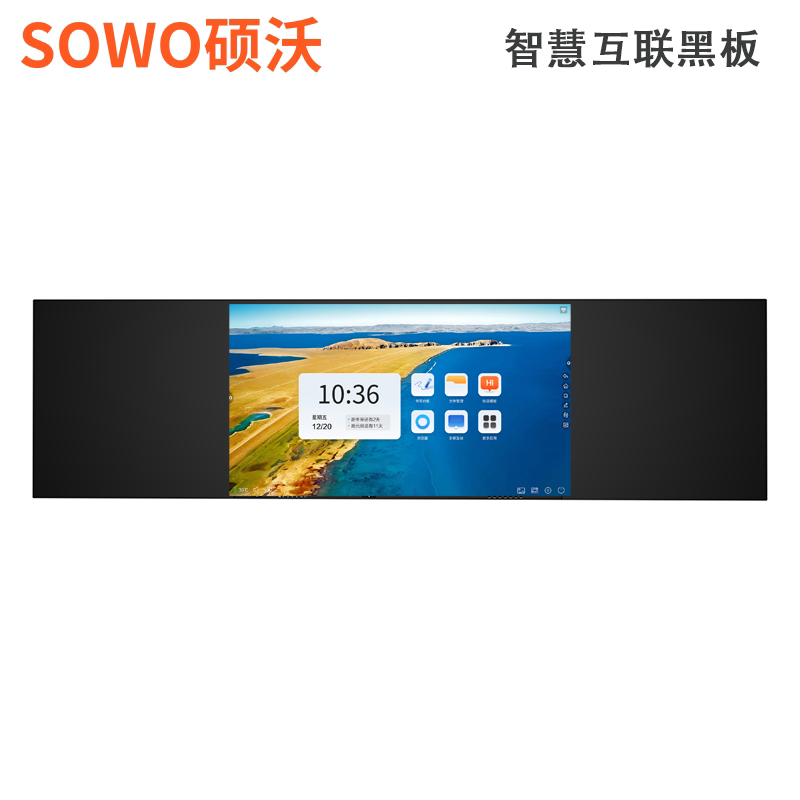

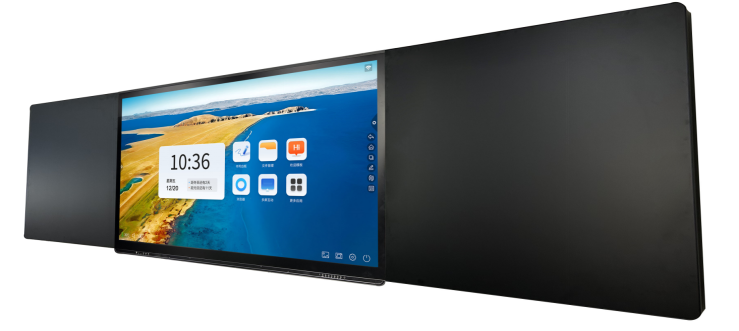

整机外观
（摄像头/阵列麦克风/高拍仪/OPS电脑为选配）

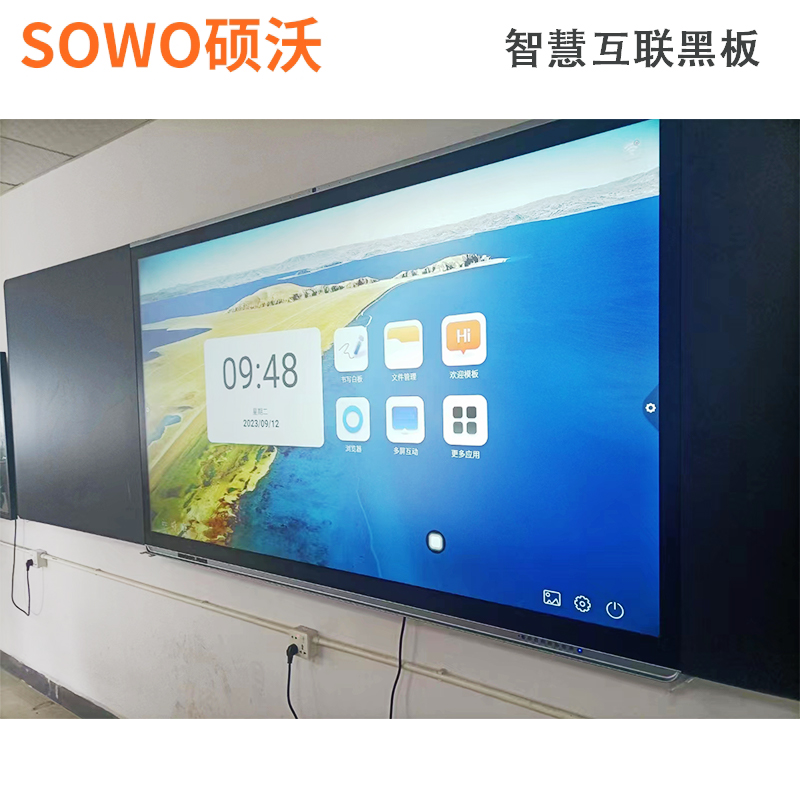

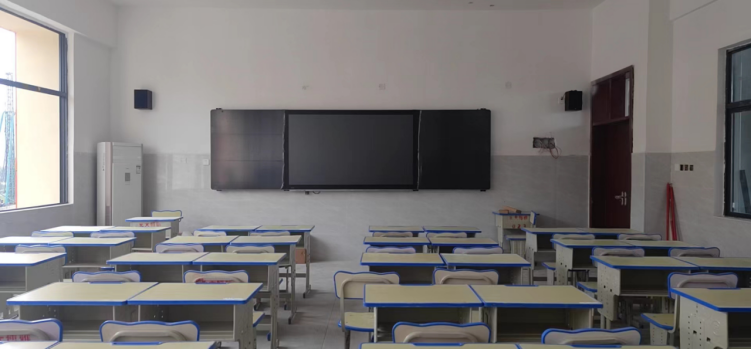

应用实物图
参数配置
产品系列
尺寸
86寸
型 号
SW860TB
显示尺寸（mm）
1896(H) × 1067(V)mm
面板参数
屏类型
WLED背光源
最大分辨率
3840*2160
亮 度
450cd/㎡
对比度
5000:1
视 角
178°/ 178°
寿 命
>30000小时
触摸参数
整机触控
采用电容零贴合方式
操作系统
Android/Windows
触控原理
电容触摸
触控供电
USB
触控方式
手指或者电容笔
识别点数
20点触控
通道数
222通道（TX80 RX142）
触摸精度
±3mm
线性度
透过率
≥80%
System
parameters
(系统参数)
芯片
Amlogic T982
CPU
四核 Cortex-A55
GPU
ARM Mali-G52 MP2 (2EE）
主频
1.5G
RAM
4G（高速DDR4）
Flash
32GB (EMMC5.1)
Android version
Android 11.0
输入接口
RJ45
1路
2路
HDMDI IN
AV
RS232
输出接口
同轴
耳机
TOUCH USB
前置面板
前置接口
USB*3/ HDMI*1 /TYPE-C*1/电脑还原*1

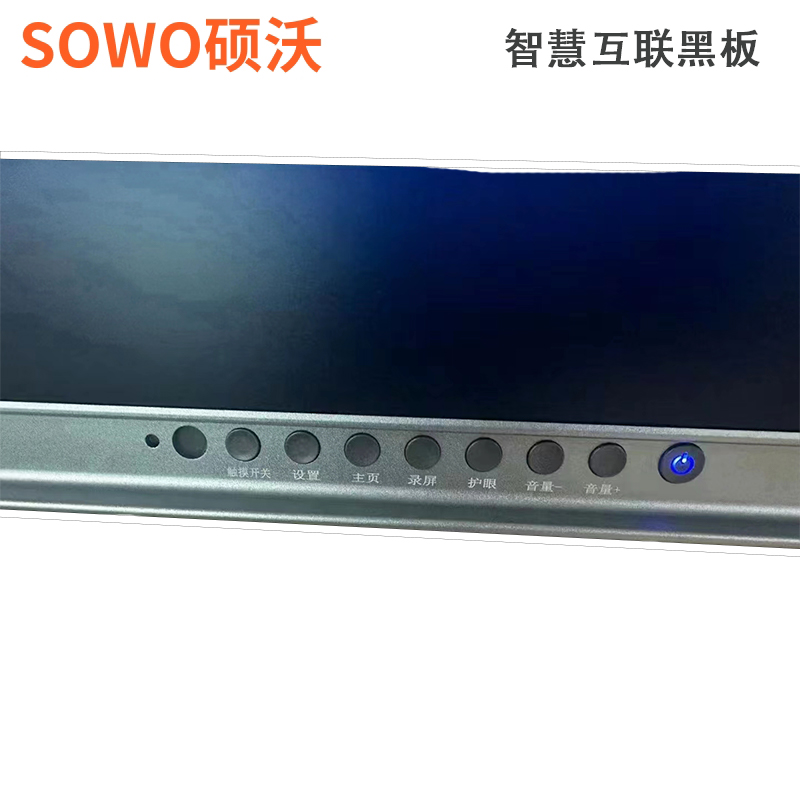

前置按键
电源，护眼，设置，音量+，音量-，图像比例，录屏，触摸开关
内置(选配)
摄像头+阵列麦
4800万摄像头+八阵列麦克风
OPS电脑（选配）
芯片组
Intel 酷睿I5（选配)
系统内存
默认预装8GB（最大支持16GB）
显卡
集成高清显卡
硬盘 HDD
默认预装256G SSD
网卡类型
1个千兆网卡Gigabit LAN（RTL8111E）
无线网卡
支持无线网络
声卡
集成6声道音效ALC662-VDO声卡芯片
OPS操作系统
WIN10(专业版)
其它功能
音视频格式
3GP, 3G2, AVI, FLV, F4V, OGG, MP4, MOV, TS, M2TS, M2T, MTS, TP, TRP, M2P, MKV,
VOB, DAT, M4V, ASF, WEBM, 3GP, MP3, WAV, WMA, MPEG, PCM
视频编码协议
H264, H265, MPEG2, VC1, VP6, VP8, VP9, MVC,DIVX, MJPEG, AVS, AVS+
音频解码协议
WMA, MP3, WAV, AAC, AC3,EAC3, Vorbis, FLAC, APE, TrueHD, DRA,DTS,DTSHD
字幕和字幕格式
srt, sub, smi, sami, ssa, aas, lrc, idx+sub, PGS, MKV Internal subtitle, TS Internal
subtitle(dvb subtitle), VOBSub(idx+sub)
书写流畅
顺滑流畅的书写体验
触摸菜单
通过手势调取屏幕触摸菜单实现菜单、信号源切换、声音、亮度等功能)
温度检测功能
在一体机菜单界面上显示机器内部温度，当机器内部出现故障,温度超标时会自动关机
手势擦拭功能
通过手势擦拭屏幕上的文字及图案
五指熄屏功能
无线传屏功能（可选）
无需插线，即可将电脑上的内容投射到屏幕上(可选)
放大，缩小，拖拽
采用多点触控技术，任意改变图片的大小，随意移动图片位置等
整机重量
净重
105 Kg
毛重
125Kg
整体包装尺寸
2157*255*1423mm
音频参数
伴音功率
(8Ω 10W)*2，立体环绕声
电源参数
额 定 功 耗
≤460W
待机功率
<0.5W
输入电源
100-240VAC 50/60HZ
工作环境
工作温度
-10℃-50℃
工作湿度
10%-90%
储存温度
-20℃-60℃
储存湿度
其 它
包装方式
采用蜂窝纸箱
钢化玻璃
全钢化玻璃
防眩光
相关附件
电源线，遥控器，电容触摸笔（被动式），
合格证，保修卡，螺丝一套

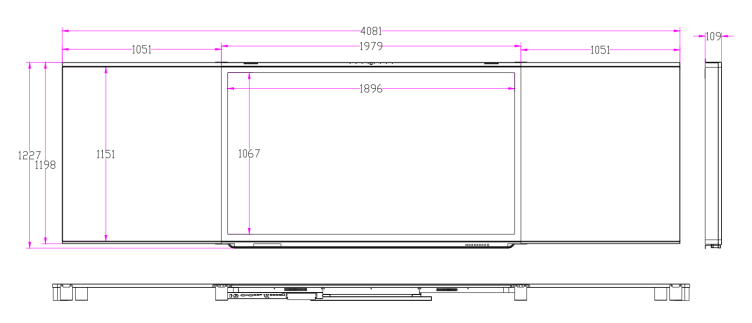

产品尺寸图
86寸智慧黑板尺寸图（如下：）
具体尺寸以实物为准

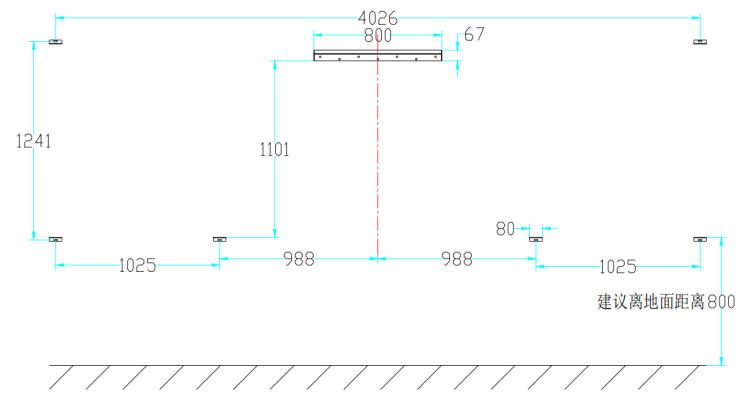

五. 整机安装示意图
电子白板软件
1、屏幕锁定功能:可直接通过软件实现一键锁定、一键开启触摸功能，防止误操作。
2、笔功能:提供铅笔、软笔、毛笔、纹理笔、半透明笔、对象笔、智能笔、彩笔等笔型，并提供多种线型，粗细，颜色，透明度等属性设置。
3、擦除功能：提供对象擦、位图擦、图片擦，清除页面等擦除方式。
4、图形绘制:可实现图形的快速绘制，包含直线、矩形、椭圆、圆、三角形、五边形、五角星形、六边形、箭头、立方体、圆柱体、圆锥、三棱锥、四棱锥等，方便用户快速的创建标准的图形。。
5、辅助工具：提供放大镜、直尺、圆规、直角尺、量角器、录制、摄像头、填色桶、探照灯、遮幕、数学输入法、汉字笔画等常用工具。
6、页面功能：可提供白板页、屏幕页；
7、透明页标注：可对电脑页面进行书写、批注。
8、页面操作：支持对页面的整体放大、缩小、漫游、翻页等，其中漫游功能支持对书写页面的无限放大和移动。
9、直接调用外部摄像头视频；与数影仪（高拍仪）、具备准摄像头接口的视频展台完美结合，一键调用。
10、手写识别，支持手写体直接转为印刷体，并实现快速注音。
11、插入对象：图片支持PNG/BMP/JPG等格式的插入；音频支持MP3/WAVC等格式的插入；视频支持MP4/WMV/MPG/RMVB/AS等格式的插入；支持WORD\EXCEL\PPT等文件的插入。
12、双屏书写：具有双屏书写功能
13、软件升级：软件提供终身免费升级服务。
七. 整机注意事项
1.在使用本机前，必须阅读并理解所有使用指示。
2.必须妥善保存使用说明书，以备将来之需要。
3.必须严格遵守本机其使用说明书上的警告指示。
4.操作时必须遵照所有使用说明。
5.请勿使用制造商没有推荐的附设装置，不恰当地使用设置可能会发生意外故障。
6.在把AC电源线接到电源插座之前，请检查设备的电压源要求是否合适本地电源供应条件，如果您不能确定使用电的类型，请与经销店或当地的电力部门联系。
7.不要用任何物品压迫或缠绕电源线。破损的电源线会导致触电或引起火灾。
8.请勿试图自行维修本机，由于本机内有高压装置和其他易损坏器件，会对人体或监视器本身造成各种危害，请务必让专业维修员进行维修。
9.请勿触摸使用说明书中没有提及的控制部件。对使用说明中没有提及的控件部件进行不适当的调整会损坏本机，也会增加专业技术人员的维修工作量。
10.本机需要更换配件时，请向维修人员确认使用制造商指定的或性能与原件相同的配件。配件使用不当会导致火灾、触电、监视器损坏等危险。
11.若要将本机挂装在墙上或吊在天花板上时，请按照制造商推荐的方法进行安装。
12.清洁本机前，先拔掉电源。请使用略湿的抹布清洁本机。清洁时请勿使用液体清洁剂或喷雾清洁剂。
13.长时间不使用本机时，请拔出交流电源插头。
14.本机的液晶面板使用敏感材料制造，不要用任何物品碰击液晶显示屏。如果本机从高处掉落或受到撞击，液晶面板有可能会破裂。此时请立即停止使用本机。
15.每次开关时间间隔不小于2秒。
