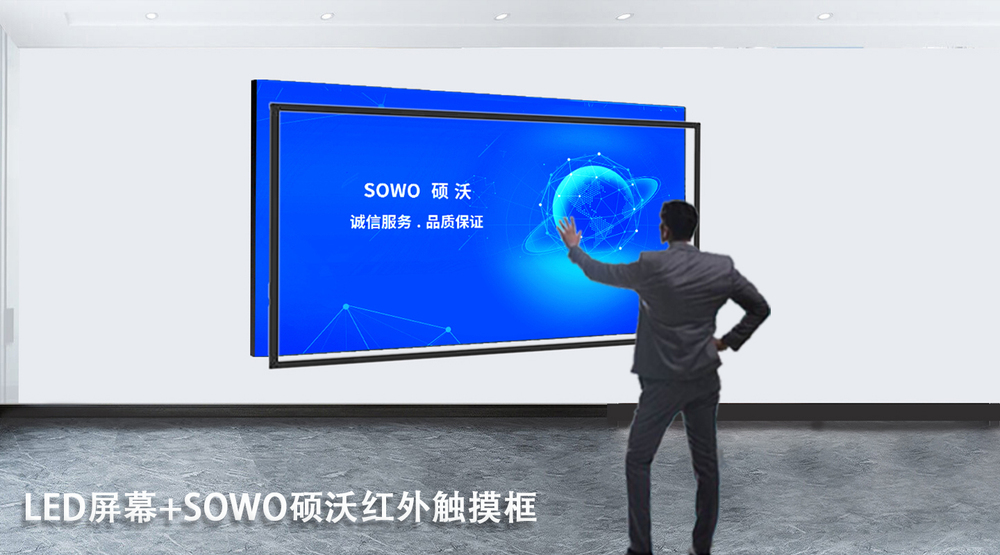

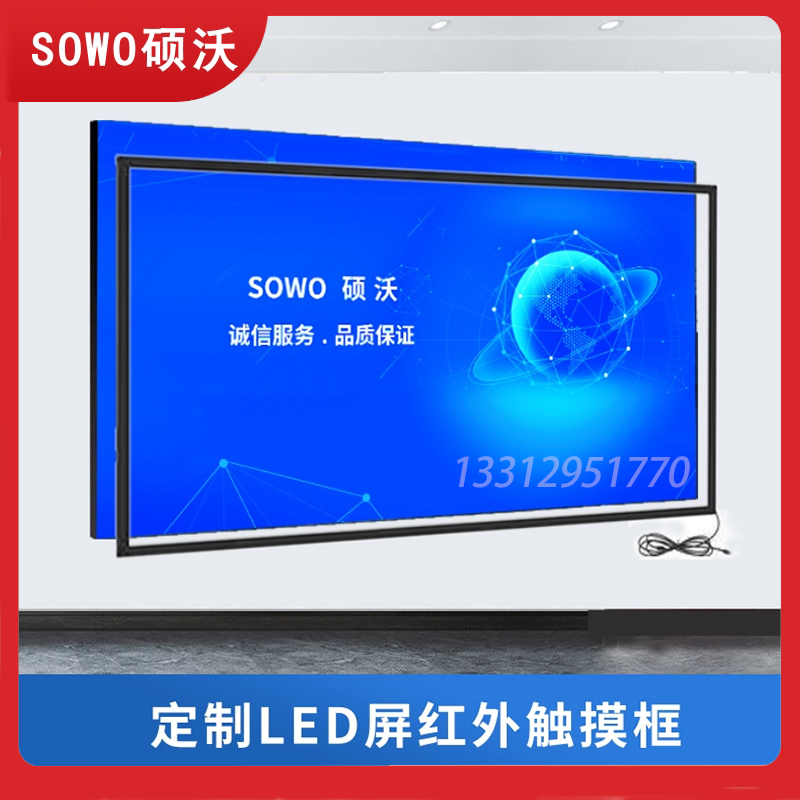

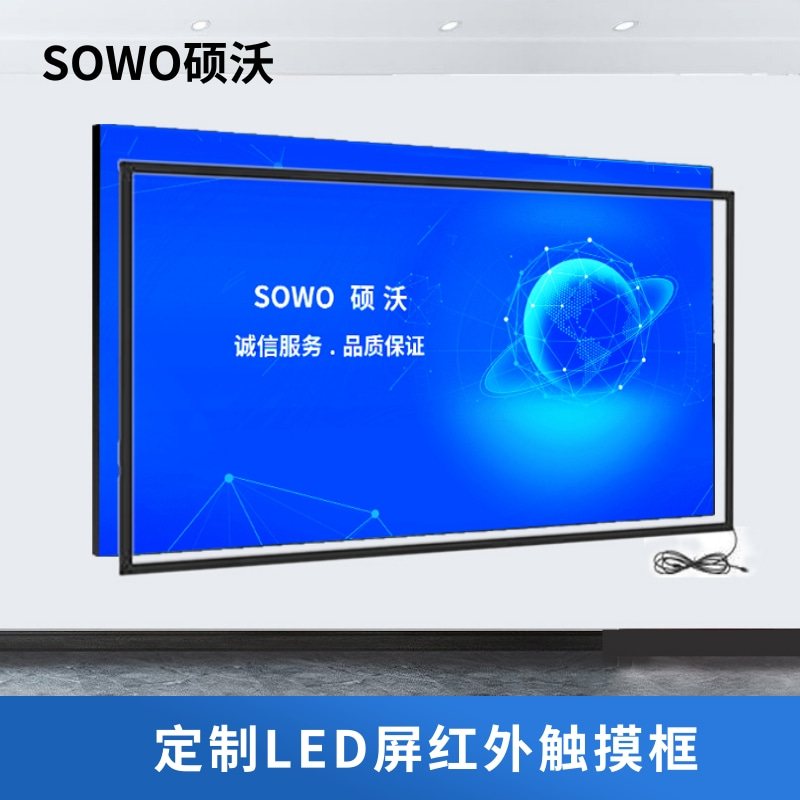

LED全彩红外触摸框
产品概述：
1.红外触摸框的结构：
触摸框的四周布布满红外接收管和红外发射管，形成一张由红外线布成的光网。
2.红外触摸框的工作原理：
红外触摸框是利用X，Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触摸框再显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外线发射管和红外接收管，一一对应成交叉的红外矩阵。用户在触摸屏幕时，手指就会挡住经过该位置的红外线，因而可以判断出触摸点在屏幕的位置。外触摸框，是高度集成的电子线路整合产品。红外触摸框包含一个完整的整合控制电路，和一组高精度、抗干扰红外发射管和一组红外接收管，交叉安装在高度集成的电路板上的两个相对的方向，形成一个不可见的红外线光栅。内嵌在控制电路中的智能控制系统持续地对二极管发出脉冲形成红外线偏震光束格栅。当触摸物体如手指等进入光栅时，便阻断了光束。智能控制系统便会侦察到光的损失变化，并传输信号给控制系统，以确认X轴和Y轴坐标值。
红外大尺寸多点触摸框可以结合DID窄边拼接屏，DLP背投拼接屏，室内室外全彩LED显示屏，互动投影成像，商业显示液晶屏应用；在实际应用中，可以实现整块墙面的多人多点触摸展示效果会给用户带来空前震撼的视觉效果，触觉效果；让人能真实体验人机互动展示的智慧与快乐。
产品参数特点：
1.铝型材宽度：≦28mm
2铝型材厚度：≦12mm
3.表面处理：氧化黑色
4.拐角与装配方式：为方便拆装，触摸框四角连接固定方式需采用铸造铝一体化成型直
角固定方式。方便后期维护触摸框需采用前维护方式结构。
5.理论点击次数：60000万次
6.显示区域：理论按照液晶屏可视区域
7.用户结构打开区域：理论按照触摸屏开口区域
8.触摸点数：2.4.6.10.16.20.32.点
9.分辨率：32768x32768
10.触控响应速度：单点2ms,多点>8ms,多点以实测为准
11.最小触控物体：>3mm
12.触控精度：±2.0mm
13.支持操作系统：Win2000/XP/Win7/LINUX/Mac os/Android（协议调配）
14.电压指数：Typical +5VDC±5%
15.接口方式：USB
16.扫描频率：280Hz
17.功率指数：0.55W(110mA at DC5V)
18.抗静电指数：discharge voltage+8KV contact discharge voltage +4KV
19.高低温环境：使用温度范围：-10 ℃ ~ 50 ℃ ；存储温度范围：-40℃~85℃
20.湿度环境：使用湿度范围：10% ~ 90% RH；存储湿度范围：10% ~ 95% RH
功能指标 | 触摸点数 | 免驱稳定真10点（出厂标配） |
分辨率 | 32768 *32768 |
响应时间 | 首次点击< 16ms |
连续点击< 6ms |
稳定性 | 无漂移，不随环境产生变化 |
最小触摸直径 | 5mm |
触摸精度 | 95%以上的触摸区域为±2mm |
支持协议 | TUIO协议/FLASH协议/其他定制协议 |
支持操作系统 | Win 8/Win 7/Win XP/Vista/Linux/Mac OS/Android |
透光率 | 最高可达100%（无玻璃），AR玻璃92%，钢化玻璃90% |
光学指标 | 工作电压 | 典型值+5VDC,允许范围+4.7V～+5.25V |
电气特性 | 供电方式 | USB供电 |
功耗 | 0.5～2.5W(依据产品尺寸) |
静电防护等级 | 空气放电+4KV，接触放电+2KV |
接口方式 | USB 2.0 Full Speed， A型公头 |
输入方法 | 手指、笔、手套（塑料，棉质，皮革…）等其他不透光的触摸感应介质 |
机械性能 | 触摸次数 | 无限制 |
触摸激活力 | 无需触摸激活力 |
安全性 | 可根据不同的安全级别选配不同指标的钢化玻璃 |
表面耐久性 | 铝合金外壳黑色氧化处理，维氏硬度5.0~7.0GN/㎡ |
外形尺寸 | 见后页结构图 |
环境指标 | 温度范围 | 工作温度：-20℃～60℃ |
相对湿度 | 存储温度：-40℃～85℃ |
工作湿度：10%～90%RH，无凝结物 |
防护等级 | 存储湿度：10%～95%RH，无凝结物 |
IP65（可选） |
抗光性 | 全角度抗环境光照射 |
配 件 | 标准配件 | 备用包：排线 连接线拐角螺丝 |
可选配件 |
|
安装方式 | 表面安装 | 贴四周包边上 |
内部安装 |
